本工程项目单机配电箱配备的是一台656KW柴油发电机组，15秒内应急自起动与市电进行切换，起电流保护作用。此方案单机配电箱元件即专门针对作为应急电源和备用照明电源的656KW广西顶博发电机组制造试运行而制订。

柴油机发直流无刷电发动机组发动机组配电设备箱的角色： 1、恰当的分配权交流电。 2、方便快捷对电路设计的开闭进行操作。 3、有较高的安全性防火高等级，能形象直观的彰显电源电路的导通的情形。

项目名称：656KW柴油密度风能发调速电设备单机配电箱主要元件明细清单
变开关箱其主要电子器件清单表格
项目编号	明称	形号規格	企事业单位	量	批发厂家
1	塑壳高压断路器	NXM-1250S/3300 1250A	台	1	正泰
2	并网发调速电发动机组操作器	HGM6110	只	1	众智
3	发电站机电机转速把控器	C2002	只	1	孚创
4	直流电压电原摸块	DC24V	只	1	众智
5	小规模在期间继电子元件	HH54P    DC24V	只	2	正泰
6	微型间继家用电器	HH54P AC220V	只	1	正泰
7	急停接钮	LA37-11MZS红	只	1	国优
8	旋转开关	LA37-11X/2黑	只	1	国优
9	熔丝器	RT14-20/6A	套	5	正泰
10	主铜排	TMY-50*8	米	1.2	国优
11	零排	TMY-40*4	米	0.3	国优
12	主材		台	2	国优

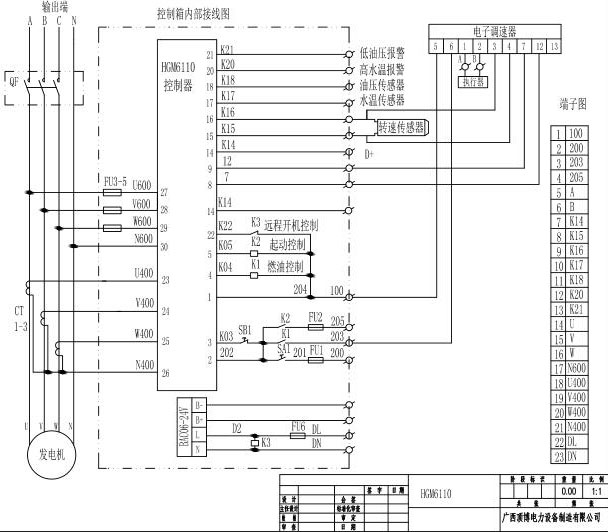

656KW广西顶博发电机组制造单机配电箱元件线路图
