广西顶博发电机组制造双电源自动转换开关的接线端子功能说明

2022-06-06

来源：

121226

广西顶博发电机组制造:柴油发电机双电源自动转换英文简称为ATS。ATS只有安裝在合适其工作任务的地区，以保证组装、调节、维护保养和维护由专业人士开展。ATS的任何实际操作、组装和联接都应遵循使用说明的对应要求。ATS构造是准确的，ATS在出产时有标识，客户不可私自开启，不然后果很严重。在常规标准和故障标准下，只需在开关的性能参数范畴内，可以保证在对应的额定电压中可以信赖地运作，适用660V及下面的场所，额定值工作频率为50/60Hz。

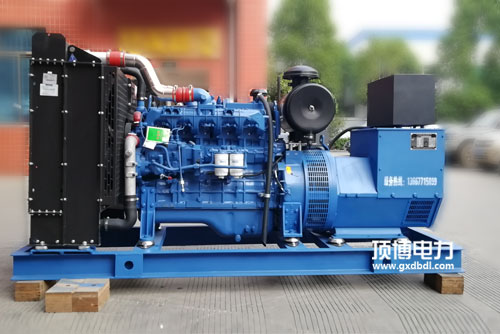

广西顶博发电机组制造双电源自动转换开关

广西顶博发电机组制造双电源自动转换开关的接线端子功能说明

接线端子排序列号	接头序号顺序	功效	阐述
6号接线端子排	101、106	外接电源零线、火线零线模拟输出	有源读取，1A AC220v
	101、106	I路运作主机电源零线、火线零线搜索	AC 220V
	104. 105	II路的工作电源线零线、地线放入	AC 220V
2号接线鼻子	201、206	新开通为无源管控，收缩为有源管控	详细SYK1型
	202	外观无源把控好数字信号键入服务性端
	203	与202闭锁后L路送电
	204	与202倒圆角后O路送电	I/II路分闸
	205	与202愈合后II路重合闸
3号接插件	301. 306	未操作，内壁已直连	400A往上装配图
	302	无源地位报告走势输入公共信息端	几乎型为有源传输，另一个形号为无源输
	303	I路送电后与302闭合式
	304	0路送电后与302合拢
	305	II路重合闸后与302闭锁
9号接线鼻子	401.406	未利用，内控已直连	400A以下组装
	402.403	I路送电后闭合式	无源1A AC220V
	404.405	II路重合闸后闭合式	无源1A AC220V
5号绝缘端子	501-506	自理解信号灯伤害端	400A综上所述选装无源1A AC220v
